Esquadrias

Marcos e Contramarcos


Contramarcos para esquadrias

1. O que é o contramarco.
- É um contorno de madeira, especialmente preparado para ser instalado no vão onde futuramente será instalada a esquadria.
É a parte fixa da esquadria.
Tem o formato e as medidas compatíveis com a esquadria que será instalada.
A esquadria será instalada por dentro do contramarco.

2. Quais são as finalidades do contramarco?
- Auxiliar o construtor no correto preparo do vão para receber a esquadria.

- Permitir ao construtor dar o acabamento em redor do vão, sem provocar danos na esquadria, uma vez que esta ainda não está instalada
. Com isso, a esquadria fica protegida dos danos que podem ser causados pelas demais atividades da construção.

- Em muitos casos, somente após os contramarcos instalados, é que o cliente tem uma visão clara da construção.
Começar a fabricar as esquadrias somente após todos os contramarcos estarem instalados é uma alternativa que evita grandes prejuizos com modificações de projeto durante a construção.

- A função principal do contramarco é servir como gabarito para acabamento do vão e para que as esquadrias sejam fabricadas com as mesmas dimensões. Através das medidas internas dos contramarcos, as dimensões das esquadrias são definidas com suas respectivas folgas de fabricação.

3. Vantagens do comtramarco
O contramarco é um marco fabricado com madeira de lei comum, imunizado, que depois ficará encoberto pelo marco oficial;
Instalado pelo colocador após a cobertura e antes do reboco, libera e auxilia o construtor para execução imediata de rebocos e azulejos, determinando também a altura de pisos, entre outros.
Determina a altura de pisos e espessuras iguais de paredes;
Permite que a esquadria só seja colocada na fase final da obra (pintura), evitando batidas e manchas de argamassa.

4. O contramarco não é indispensável. Mas é importante.
- Cabe ao construtor (ou ao proprietário da obra) decidir se quer ou não utilizar contramarcos.
Mas não existe quem tenha se arrependido de empregar contramarcos em suas obras.
Porém, existe muita gente arrependida de não ter usado.

5. Quem fabrica e quem instala o contramarco?
- Considerando a responsabilidade que tem o contramarco, este deve ser produzido e de preferência também instalado pelo próprio fabricante das esquadrias da obra.

6. Que tipo de madeira pode ser utilizada para fabricar os contramarcos?
- Contramarcos internos (são os contramarcos das esquadrias internas) - como estes não aparecem, pois serão cobertos pelas guarnições e pelo marco, qualquer madeira serve, desde que não apresente defeitos que possam no futuro compromenter a construção, como por exemplo, cupins.

- Contramarcos externos (são os contramarcos das janelas e portas externas) - normalmente não existirá guarnição na face externa da esquadria, de modo que uma parte do contramarco vai ficar aparente, e em contato com as intempéries.
Esta parte tem que ser de madeira de qualidade igual a que é utilizada para fabricar a esquadria.
Já a parte que fica escondida pode ser considerada como contramarco interno.

7. Como devem ser fixados os contramarcos?
- Com a mesma técnica e os mesmos cuidados que são empregados na instalação das esquadrias.

8. E as medidas da esquadria como ficam? A esquadria vai ficar menor que o projetado?
- Geralmente o contramarco tem 2,0 cm de espessura, e deixa-se uma folga de 0,5 cm entre o marco e o contramarco.
Como a esquadria tem duas laterais, o contramarco representaria uma redução de 5,0 cm na largura do vão. No entanto, a esquadria não precisa perder estes 5,0 cm.

O vão de alvenaria é que deve ser aumentado em 5,0 cm para receber o contramarco, e com isso a esquadria não fica menor que o projetado

Para portas de correr

Em portas de correr, a parte inferior do contramarco definirá as medidas dos pisos interno e externo, afim de evitar exposição das abas internas do trilhos dos caixilhos.

Obs: O termo caixilho é usado para identificar toda a vedação de vãos por meio de portas e janelas executados em metal, seja de ferro ou alumínio.


Na instalação de portas de ferro e aço as técnicas são muito parecidas as adotadas na instalação de portas de alumínio ou madeira, alinhamento e prumos das superfícies, a folga no vão, dimensões, nivelamento , com a vantagem de que as portas de ferro em geral são instaladas já montadas (porta, batentes e chumbadores, etc).

O assentamento de contramarcos de alumínio- dependendo das dimensões do vão, utilizar sarrafos de madeira de 1"x2" em cruz ou verticais para dar suporte ao ajuste pela face externa do contramarco e cunhas de madeira;

- os contramarcos deverão ser amarrados precariamente nos sarrafos com arames recozidos para permitir os ajustes de prumo, alinhamento e nível;

- preferencialmente os chumbadores de aço devem ocupar a folga entre o contramarco e o vão, sem que haja necessidade de fazer rasgos na parede;

- os chumbadores devem ficar a 20 cm dos cantos e em número suficiente para que não fiquem a mais de 80 cm uns dos outros;

- fazer os ajustes de nível, alinhamento, prumo e esquadro usando cunhas, réguas e demais ferramentas;

- o alinhamento deve compatibilizar a face externa com a face interna da parede e se ocorrer diferenças adotar, preferencialmente, a face externa como referência;

- após conferir todas as referências, dar o aperto no arame de amarração nos sarrafos;

- encaixar os chumbadores (grapas metálicas) no contramarco em número suficiente (ver norma e indicação do fornecedor);

- conferir novamente esquadro, nível, prumo e alinhamento;

- fazer o chumbamento definitivo com argamassa de cimento e areia média, no traço 1:3, apenas nos pontos de ancoragem;

- aguardar 24 horas e completar o preenchimento com argamassa e dar o acabamento (requadro);

- no caso de contramarcos de portas é recomendável a colocação de uma proteção na soleira para evitar que o trânsito de carrinhos e pessoas danifique a peça de alumínio;

- após 24 horas pode-se retirar os sarrafos.


esquadrias - chumbamento

ChumbamentoPara se efetuar o chumbamento tanto de esquadrias quanto contramarcos, seguem-se basicamente os mesmos procedimentos, como poucas particularidades que serão observadas oportunamente.

- Determinar pontos de níveis a fim de alinhar as peças na mesma linha da fachada;

- Determinar taliscas internas a fim de permitir que as esquadrias fiquem paralelas com os acabamentos;

- Respeitar níveis, taliscas e prumos a fim de evitar mau funcionamento dos caixilhos, além de alinhamentos esteticamente imperfeitos;

- Tanto as esquadrias quanto os contramarcos devem ser calçados antes do chumbamento. Estes calços garantirão o perfeito posicionamento das peças antes do chumbamento definitivo.

Fixação de cabeceiras e peitoris (ou soleiras)

Como em geral nas cabeceiras e peitorís (ou soleiras) não existem tacos, estas peças obrigatoriamente devem ser fixadas com buchas plásticas (8 mm) e parafusos 6,1 x 90 ou 6,1 x 100 conforme a necessidade.

Cada ponto de fixação deve ter um, dois ou três parafusos, conforme a medida da largura do marco, e a distância entre os locais de fixação não deve exceder 90 cm



FIXAÇÃO DAS LATERAIS:
Pode ser empregado o mesmo processo utilizado na cabeceira.

Onde houver tacos, não há necessidade de bucha plástica.

NA PRÁTICA:

Ainda na parte interna da casa os marcos das portas são preparados e posicionados.


Nas laterais dos marcos colocam-se pregos para auxiliar na fixação.

As paredes internas recebem o mesmo tratamento das paredes externas: emboço (a primeira camada de argamassa - mais fina) e depois o reboco ( a camada mais grossa de argamassa) dando um ar de mais acabado.

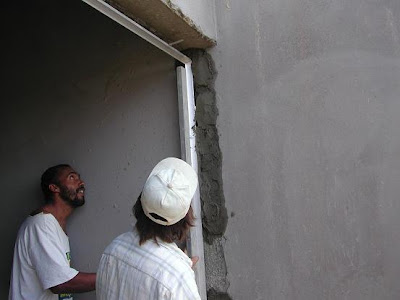

Os contramarcos de alumínio também são colocados nessa fase, e

precisam estar alinhados e aprumados, como tudo na casa.


Depois de colocados, ficam quase imperceptíveis, e irão 'desaparecer' quando forem colocadas as esquadrias de alumínio.

Fonte: Mestre de obra, http://www.uepg.br/
